INTERRUPTOR DE PRESION DE BANDA
MUERTA AJUSTABLE
|
|
PRESION
MANOMETRICA
Y
VACIO
|
|
|
MODELO NEMA 4
|
RANGO NOMINAL Kg/Cm²
|
RANGO AJUSTABLE
Kg/Cm²
|
BANDA MUERTA AJUSTABLE
|
MAXIMA PRESION
|
MODELO NEMA 7
|
| |
(Cm Hg)
|
(Cm Hg)
|
MINIMA
Kg/Cm²
(Cm Hg)
|
MAXIMA
Kg/Cm²
(Cm Hg)
|
SOSTENIDA
Kg/Cm²
|
SOBRE PRESION Kg/Cm²
|
|
|
BB4-LAC
|
0.0 A 0.6
|
0.07 A 0.6
|
0.06
|
0.50
|
50
|
70
|
BB7-LAC
|
|
BB4-LAE
|
0.0 A 2.0
|
0.87 A 2.0
|
0.20
|
1.80
|
50
|
70
|
BB7-LAE
|
|
BB4-LAF
|
0.0 A 3.5
|
0.07 A 3.5
|
0.35
|
3.10
|
50
|
70
|
BB7-LAF
|
|
BB4-LAE
|
0.0 A 6.0
|
0.07 A 6.0
|
0.60
|
5.40
|
50
|
70
|
BB7-LAE
|
|
CC4-LAC
|
0.0 A 2.5
|
0.2 A 2.5
|
0.25
|
2.20
|
105
|
210
|
CC7-LAC
|
|
CC4-LAC1
|
0.0 A 4.0
|
0.2 A 4.0
|
0.40
|
3.60
|
105
|
210
|
CC7-LAC1
|
|
CC4-LAD
|
0.0 A 7.0
|
0.2 A 7.0
|
0.70
|
6.30
|
105
|
210
|
CC7-LAD
|
|
CC4-LAF
|
0.0 A 13.0
|
0.7 A 13.0
|
1.30
|
11.70
|
105
|
210>
|
CC7-LAF
|
|
CC4-LAG
|
0.0 A 20.0
|
0.7 A 20.0
|
2.00
|
18.00
|
105
|
210
|
CC7-LAG
|
|
DD4-LAD
|
0.0 A 18.0
|
1.0 A 18.0
|
1.80
|
16.20
|
175
|
250
|
DD7-LAD
|
|
DD4-LAF
|
0.0 A 28.0
|
2.8 A 25.2
|
2.80
|
25.20
|
175
|
250
|
DD7-LAF
|
|
DD4-LAG
|
0.0 A 48.0
|
4.8 A 43.2
|
4.80
|
43.20
|
175
|
250
|
DD7-LAG
|
|
EE4-LAE
|
0.0 A 35.5
|
7.0 A 35.0
|
3.50
|
31.50
|
250
|
450
|
EE7-LAE
|
|
EE4-LAF
|
0.0 A 71.0
|
7.1 A 71.0
|
7.10
|
63.90
|
250
|
450
|
EE7-LAF
|
|
EE4-LAG
|
0.0 A 125.0
|
12.5 A 125.0
|
12.50
|
112.50
|
250
|
450
|
EE7-LAG
|
|
FF4-LAF
|
0.0 A 210.0
|
35.0 A 210.0
|
21.00
|
189.00
|
450
|
700
|
FF7-LAF
|
|
FF4-LAG
|
0.0 A 285.0
|
35.0 A 285.0
|
28.50
|
256.50
|
450
|
700
|
FF7-LAG
|
|
VBB4-LA1C1
|
(-76 A 0)
|
(-76 A -5)
|
(-5)
|
(-71)
|
50
|
70
|
VBB7-LA1C1
|
|
VBB4-LA1E1
|
(-76 – 0)
(50)
|
(-71 – 0)
(45)
|
(-5)
(5)
|
(-71)
(45)
|
50
|
70
|
VBB7-LA1E1
|
| TIPO
DE MICROINTERRUPTORES |
| TIPO
|
CARACTERISTICAS
ELECTRICAS. |
TIPO
|
|
| DE |
CORRIENTE
ALTERNA |
CORRIENTE
DIRECTA |
DE
|
OBSERVACIONES. |
| MICRO |
VOLTS |
AMPS |
VOLTS |
AMPS |
TERMINALES |
|
| LA |
250 |
15 |
30 |
10 |
TIRA
TERMINAL |
PARA C.A. STANDARD (SPDT) |
| 125 |
0.5 |
| LB |
125 |
10 |
125 |
1.5
(MINIMO)
10 (MAXIMO) |
TIRA
TERMINAL |
ALTA
CAPACIDAD PARA CORRIENTE DIRECTA |
| NOTA:
TODOS LOS MICROINTERRUPTORES LLEVAN UNA TIRA TERMINAL
ATORNILLABLE |
| A1
{*} |
250 |
11 |
30 |
5 |
CABLE |
MODELO STANDARD PARA APLICACIONES
EN CORRIENTE ALTERNA Y DIRECTA (SPDT) |
| 125 |
0.5 |
| AA1
{*} |
250 |
11 |
30 |
5 |
CABLE |
CUANDO SE REQUIERE DPDT |
| 125 |
0.5 |
| NOTA
{*}: MICROINTERRUPTORES ENCAPSULADOS EN CAJA DE
ACERO INOXIDABLES Y CON CABLE CAL. 18, AISLADO Y SELLADO
HERMETICAMENTE, CODIFICADOS ( BLANCO COMUN, ROJO NORMALMENTE
CERRADO, NEGRO NORMALMENTE ABIERTO ) |
| NOTA:
TODOS LOS MICROINTERRUPTORES CUENTAN CON CERTIFICACION:
UL Y CSA, (CERTIFICADO PROPORCIONADO POR EL FABRICANTE) |
|
|
|
|
|
|
|
|
|
| OPCIONES
DE DIAFRAGMA Y ANILLO |
| MATERIAL
DE DIAFRAGMA |
MATERIAL
DE ANILLO “O” |
CLAVE
DE IDENTIFICACION |
SERVICIOS
MAS COMUNES. |
| BUNA
N |
BUNA
“N” |
S
(STANDARD) |
AGUA,
AIRE Y LA MAYORIA DE PRODUCTOS PETROQUIMICOS. |
| ACERO
INOX. 316 |
BUNA
“N” |
D1 |
GASES
PENETRANTES. |
| ACERO
INOX. 316 |
TEFLON |
D2 |
ACIDOS
MUY CORROSIVOS Y PERMEABLES. |
| ACERO
INOX. 316 |
VITON |
D3 |
VAPORES
A ALTAS TEMPERATURAS. |
| ACERO
INOX. 316 |
NEOPREANO |
D4 |
GASES
REFRIGERANTES PERMEABLES. |
| TEFLON |
VITON |
D5 |
ACIDOS
POCO CORROSIVOS. |
| TEFLON |
TEFLON |
D6 |
ACIDOS
CORROSIVOS NO PERMEABLES. |
| VITON |
VITON |
D7 |
HIDROCARBUROS
VOLATILES PARA ALTAS TEMPERATURAS. |
| NEOPRENO |
NEOPRENO |
D8 |
HIDROCARBUROS
VOLATILES PARA ALTAS TEMPERATURAS. |
| TEFLON |
BUNA
“N” |
D12 |
HIDROCARBUROS
VOLATILES, AGUA, AIRE, ETC. |
| BUNA
“N” |
TEFLON |
D13 |
HIDROCARBUROS
VOLATILES, AGUA, AIRE, ETC. |
| NEOPRENO |
TEFLON |
D16 |
ACIDOS
CORROSIVOS NO PERMEABLES. |
| ACERO
INOX. 316 |
NO
REQUIERE |
DS1L |
CUANDO
LOS PROCESOS LO REQUIERAN
(DIAFRAGMA SOLDADO AL PUERTO
DE PRESION) |
| ACERO
INOX. 316 |
NO
REQUIERE |
DS2L |
CUANDO
LOS PROCESOS LO REQUIERAN (RESISTENTE AL FUEGO)
(DIAFRAGMA SOLDADO AL PUERTO
DE PRESION Y AL CILINDRO) |
1.-LA INDICACION DEL USO DE
LOS MATERIALES EN LOS SERVICIOS MAS USUALES NO REPRESENTAN
UNA GARANTIA, EL USUARIO DEBE SELECCIONAR LOS QUE DE ACUERDO
A LA EXPERIENCIA CONSIDERE MAS ADECUADOS.
2.- PARA OTROS MATERIALES
QUE NO APAREZCAN EN ESTA LISTA FAVOR DE CONSULTAR A FABRICA.
| OPCIONES
DE CONEXIONES AL PROCESO |
| MEDIDAS
Y TIPOS DE CONEXIÓN AL PROCESO |
| MEDIDAS
Y TIPO |
CLAVE |
|
|
H= HEMBRA
M= MACHO |
|
|
| ¼” |
NPT |
H |
|
SH |
STD |
| ¼” |
NPT |
M |
|
SM |
|
| ½” |
NPT |
H |
|
H2 |
|
| ½” |
NPT |
M |
|
C3 |
|
| ¾” |
NPT |
M |
|
C2 |
|
| TIPOS
DE MATERIALES PARA CONEXIÓN AL PROCESO |
| MATERIAL |
CLAVE |
|
| |
|
|
| ALUMINIO |
A |
STD |
| ACERO
AL CARBON |
K |
|
| ACERO
INOX. 316 |
L |
|
| MONEL |
N |
|
| CARPENTER
20 |
J |
|
| HASTELOY
“C” |
I |
|
| BRONCE
O LATON |
B |
|
Nota: Para otras medidas y
otros materiales que no aparezcan en este catálogo, consulte
a fábrica.
| ACCESORIOS |
| DESCRIPCION |
CLAVE
|
| DESENGRASADO
(PARTES EN CONTACTO A PROCESO) |
L
L |
| RECUBRIMIENTO
EPOXICO CON PIGMENTOS DE SS 316 (EXTERNO) |
R
R |
| CAJA
DE HIERRO FUNDIDO |
HF |
| CONEXIÓN
ELECTRICA SELLADA |
C
C |
| DRENE
DE VENTILACION SS 316 NEMA 7 (CROUSE HINDS ECD-15) |
D
D 1 |
| PLACA
DE IDENTIFICACION (TAG) |
S
S |
|
BUSHING REDUCTOR PARA CONDUIT DE ¾” A ½” NPT H
|
B
A A |
| AJUSTADO
EN FABRICA, LOS PUNTOS DE ACTUACION |
A
F |
|
CONEXIÓN ELECTRICA DE 1/2” NPTH |
A
A |
|
B LOCK PARA CONEXION ELECTRICA INTERNA PARA 6
CABLES 14/16 AWG |
T
T |
|
RETEN DE SS 316 PARA PROTECCION EN PROCESOS DONDE
EXISTA VACIO DE MAS DE 38 Cm/Hg. |
V
V |
|
CUERPO, PISTON, CILINDRO Y TUERCA DE AJUSTE EN
AC. INOX. 316
(PARA LUGARES ALTAMENTE CORROSIVOS) |
L
E |
| PISTON
Y CILINDRO EN AC. INOX. 316, PARA AUMENTAR LA PRESION
DE TRABAJO Y DE PRUEBA APROXIMADAMENTE TRES VECES
LO INDICADO COMO STANDARD EN CATALOGO |
L
S |
|
CUERPO EN ACERO AL CARBON Y TUERCA DE AJUSTE EN
AC. INOX. 316. |
B
E |
|
PLACA EN SS 316 DE 4 X 8 Cm. CON INFORMACION DE
HASTA 4 LINEAS.
(TAG Y SERVICIO) |
S
E |
|
KIT: DE MONTAJE PARA TUBERIA DE 1” A 2” |
M
T |
|
OPCION NO INCLUIDA EN CATALOGO (PONER TANTAS “X”
COMO OPCIONES SEAN REQUERIDAS Y NO APAREZCAN EN EL
CATALOGO, ESPECIFICANDO LA OPCION) X1, X2, ETC. |
X |
|
|
|
|
EXISTEN OTRAS OPCIONES
EN CUANTO A TIPOS Y TAMAÑOS DE CAJAS, ASI COMO EN CUANTO
A ACCESORIOS PARA SU MONTAJE, ETC.
F AVOR DE CONSULTAR CON
NUESTROS REPRESENTANTES SUS NECESIDADES ESPECIFICAS, ESTAMOS
SEGUROS DE PODER SOLUCIONAR SUS REQUERIMIENTOS.
EN
INDUSTRIAS DATAGE:
¡LE DAMOS SOLUCION
A SUS NECESIDADES!
| PRINCIPIO
DE OPERACIÓN DEL
INTERRUPTOR DE BANDA MUERTA
AJUSTABLE |
|
|

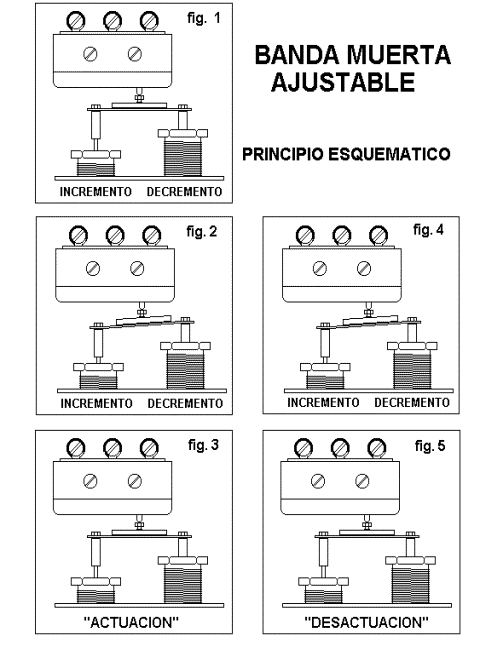

DESCRIPCION:
FIG. 1 NO
PRESION: EL MICRO ESTA DESACTUADO.
FIG. 2 MAYOR
PRESION QUE EL PUNTO DE AJUSTE DECRECIENTE, PERO MENOR
DEL PUNTO DE AJUSTE CRECIENTE, EL MICRO PERMANECE
DESACTUADO.
FIG. 3 PRESION
IGUAL O MAYOR ENTONCES AUMENTANDO EL PUNTO DE AJUSTE,
EL MICRO SE ACTIVA.
FIG. 4
PRESION MENOR QUE EL PUNTO DE AJUSTE CRECIENTE, PERO
MAYOR QUE EL PUNTO DECRECIENTE, EL MICRO PERMANECE
ACTUADO.
FIG. 5
PRESION IGUAL O MENOR QUE EL PUNTO DE AJUSTE DECRECIENTE,
EL MICRO ESTA DESACTUADO.
NOTA: EL
VIAJE DEL ENSAMBLE DE LA PALANCA ES EXAGERADO PARA
MAYOR CLARIDAD |

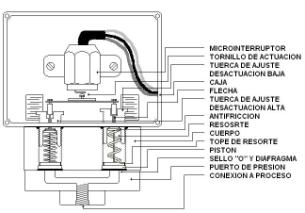

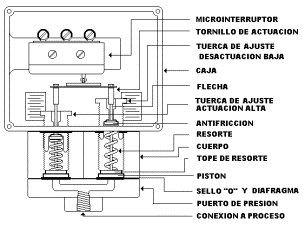

NEMA 4 Y 4X
NEMA 7 MICROINTERRUPTOR
ENCAPSULADO A PRUEBA DE EXPLOSION
NEMA 7 CAJA
A PRUEBA DE EXPLOSION
