Nivel y Flujo Mini Herméticos

Catálogo de Nivel y Flujo Mini Herméticos

ROBUSTOS, SOLIDOS Y CONFIABLES
AMPLIA GAMA DE OPCIONES PARA AJUSTARSE A SUS PROCESOS
A PRUEBA DE EXPLOSION NEMA 7, Y NEMA 4X
2 AÑOS DE GARANTIA
FABRICACION NACIONAL

Los interruptores de nivel y flujo “DATASTAT” operan a traves del elemento que puede ser un flotador, o paleta, según el tipo de equipo, el cual esta totalmente aislado de los contactos electricos, el pequeño tamaño de los equipos permite instalarlos en espacios reducidos, donde es dificil el acceso con grandes herramientas.

Los interruptores son nema 7 a prueba de explosion, y nema 4x a prueba de ambientes corrosivos como standard, y todas la partes humedas son de acero inoxidable t-316 lo cual nos permite cubrir una amplia gama de procesos de los distintos tipos de industria que existen.

Los equipos de flujo pueden fabricarse para diametros de tuberias desde ½” hasta 10”, y la conexión al proceso puede ser roscada, bridada, en tee, soldable, etc.

Los equipos de nivel pueden fabricarse con conexión al proceso puede ser roscada, bridada, y el montaje puede ser vertical, horizontal, o en “l”, según sea la necesidad.

En la fabricacion de estos interruptores se utilizan, mano de obra y materiales que nos permiten cumplir con las normas internacionales de calidad tales como: nace mr: 01 75 (ultima edicion), f.M. Etc. Como standard, para estos productos.

La linea de interruptores de nivel y flujo “DATASTAT” cuenta con una gama amplisima de materiales de construccion, tipos de conexiones al proceso, micro interruptores, etc. Lo que nos permite cubrir las necesidades de casi todos los procesos a controlar.

Descargue nuestro catálogo en PDF aqui ( 400 Kb)

CARACTERISTICAS GENERALES DE LOS MODELOS STANDAR "DATASTAT"

Caja de aluminio libre de cobre a prueba de explosion nema 7, clase 1 div. 1 gpo. C y d; nema 9 y nema 4x, como standard.
Cuerpo de acero inoxidable T-316.
Partes humedas de acero inoxidable TIPO-316.
Estaciones de control de acero inoxidable T-316
Material de flotadores, desplazadores y paleta (veleta) de acero inoxidable TIPO 316.
Presiones de trabajo: -15 a 1500 PSI.
Temperatura de proceso de: -10 a 150 ºc
Micro interruptor spdt 15 amps. De 120 a 480 VCA (resistiva).
Conexión al proceso roscada de acero inoxidable T-316.
Conexión electrica de 1/2” NPT M.
Pintura: Epóxica.
Placa de identificacion del interruptor de acero inoxidable, remachada al equipo de manera permanente, con datos generales del equipo.
Todos los interruptores de nivel y flujo “datastat” cumplen con la norma nace mr: 01-75 (ultima edición) como estándar.

COMO FORMAR LOS MODELOS DE INTERRUPTORES DE NIVEL Y FLUJO HERMETICOS Y MINI HERMETICOS “DATASTAT”

EJEMPLO: INTERRUPTOR DE NIVEL HORIZONTAL HERMETICO
MODELO: HH-F-A1-L-L-R ½” NPTM-D-D 1 ½”x4”-V0.20 mts.-RR-SS
DESGLOSE DEL MODELO:

Clave	HH	F	A1	L	L	R ½” NPTM	D	D 1 ½” x 4”	V 0.20 mts.	RR	SS
No.de Tabla

No. de Tabla	Descripción	Clave
	TIPO DE MONTAJE; HORIZONTAL HERMETICO.	HH
	TIPO DE DIFERENCIAL: FIJA.	F
	TIPO DE MICROINTERRUPTOR: SPDT	A1
	MATERIAL DEL CUERPO: ACERO INOXIDABLE T-316	L
	MATERIAL DE INTERIORES: ACERO INOXIDABLE T-316	L
	CONEXIÓN AL PROCESO: ROSCADA ½” NPT M	R ½” NPTM
	CONEXIÓN ELECTRICA: ½” PT M	D
	ELEMENTO: SENSOR: DESPLAZADOR	D 1 ½” x 4”
	CONEXIÓN AL SENSOR: VARILLA	V 0.20 mts.
	ACCESORIOS:
	CONEXIÓN AL SENSOR: VARILLA	RR
	MATERIAL DE LA CAMARA: ACERO AL CARBON	SS

TIPOS DE MONTAJE

HH
(bridado)

HH
(roscado)

VHL
(roscado)

VHL
(bridado)

Horizontal hermético

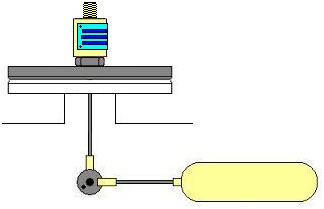

Vertical hermético en "L"

FM
(roscado)

FM
(en "TEE")

HM
(bridado)

HM
(roscado)

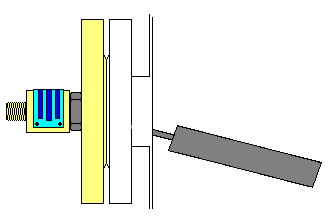

Flujo mini hermético

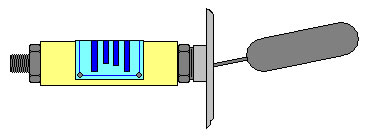

Horizontal mini hermético

VML
(roscado)

VML
(bridado)

FH
(roscado)

FH
(en "TEE")

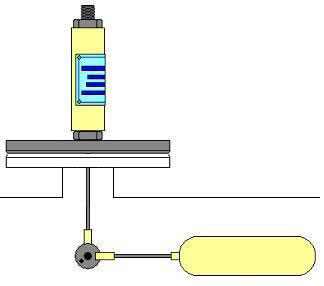

Vertical mini hermético "L"

Flujo hermético

VHF (flotador)	VHD (desplazador)
Vertical hermético

TIPOS DE DIFERENCIAL

Descripción	Clave	Modelos
		HH	VHL	FM	HM	VML	FH	VHF	VHD
Fija	F	si	si	si	si	si	si	si	si
Ajustable	A	no	no	no	no	no	no	no	si
Sin Diferencial	SD	no	no	no	no	no	no	no	no

TIPO DE MICROINTERRUPTOR

Clave	Descripción
A1	Standard contactos secos para corriente alterna directa (SPDT)
B1	standard para casos donde se requieran dos micros (DPDT)
M1	standard en minihermeticos (SPST)
M2	standard para minihermeticos donde se requieran dos micros (DPST)
N1	standard en minihermeticos (SPDT)
N2	standard para minihermeticos donde se requieran dos micros (DPDT)

NOTA: Todas las estaciones de control estan diseñadas para soportar vibraciones.

MATERIAL DEL CUERPO
CLAVE	MATERIAL
L	Acero Inoxidable 316 (standard)
C	Acero Inoxidable 304
I	Latón
A	Aluminio
X	otro (especificar)

MATERIAL DE INTERIORES
CLAVE	MATERIAL
L	Acero Inoxidable 316 (standard)
C	Acero Inoxidable 304
I	Latón
N	Monel
X	otro (especificar)

CONEXION AL PROCESO
CLAVE	MATERIAL
R	Roscado (especificar medida)
B	Bridado (especificar medida)
SW	Soldable (especificar medida)
T	TEE (especificar medida, material y tipo)
X	otro (especificar)

CONEXION ELECTRICA
CLAVE	MATERIAL
A	½” NPT H
B	¾” NPT H
C	1” NPT H
D	½” NPT M (STANDARD)
X	otro (especificar)

ELEMENTO SENSOR
CLAVE	MATERIAL
F	Flotador
D	Desplazador
V	Veleta/paleta

CONEXION AL SENSOR
CLAVE	MATERIAL
V	Varilla (especificar longitud)

ACCESORIOS
CLAVE	MATERIAL
RR	Recubrimiento de pintura epoxica externa M (standard).
SS	Tag grabado en placa de acero inoxidable remachada al equipo M (standard).
SE	Tag. Y servicio grabado en placa de acero inoxidable remachada al equipo.
TC	Caja de aluminio adicional con tablilla de conexiones atornillables.
X	Otras opciones, especificar (poner tantas “x” como opciones sean necesarias, especificando el tipo de opción).

Existen otras opciones en cuanto materiales, presiones de trabajo, temperaturas, etc.
Asi como en otros accesorios requeridos. Favor de consultar con nuestros representantes sus necesidades especificas, estamos seguros de poder solucionar sus requerimientos.

En instrumentos DATASTAT. ¡le damos solucion a sus necesidades!

HORIZONTAL HERMETICO
	A: 38 mm B:164 mm C: 51 mm (STD) D:127 mm (STD) E: 51 mm (STD) F:---------------------- G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: ½” NPT M (STD)
	A: 38 mm B:164 mm C: 51 mm (STD) D:127 mm (STD) E: 51 mm (STD) F:---------------------- G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: 1 ½” #150 RF (STD)

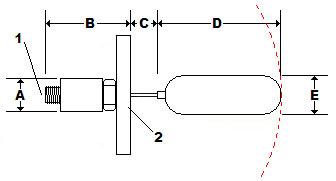

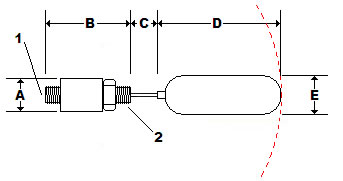

HORIZONTAL MINI HERMETICO
	A: 38 mm B: 87 mm C: 51 mm (STD) D:127 mm (STD) E: 51 mm (STD) F:---------------------- G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: ½” NPT M (STD)
	A: 38 mm B: 87 mm C: 51 mm (STD) D:127 mm (STD) E: 51 mm (STD) F:---------------------- G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: 1 ½” #150 RF (STD)

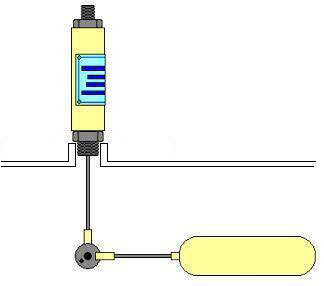

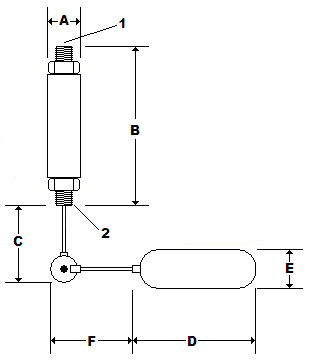

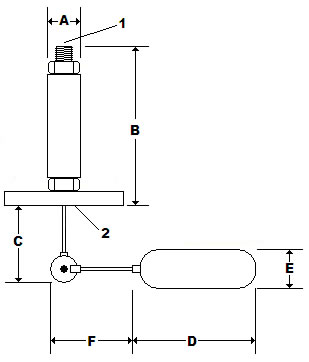

VERTICAL HERMETICO EN "L"
	A: 38 mm B:164 mm C: 64 mm (STD) D:127 mm (STD) E: 51 mm (STD) F: 64 mm (STD) G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: ½” NPT M (STD)
	A: 38 mm B:164 mm C: 64 mm (STD) D:127 mm (STD) E: 51 mm (STD) F: 64 mm (STD) G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: ½” NPT M (STD)

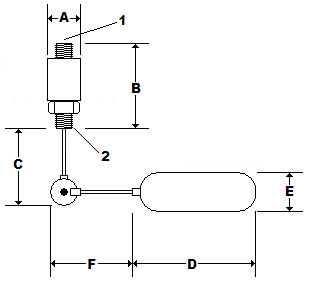

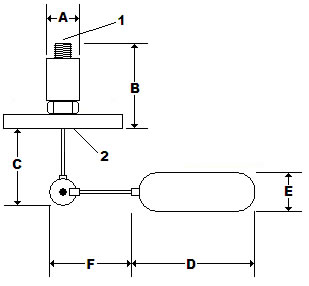

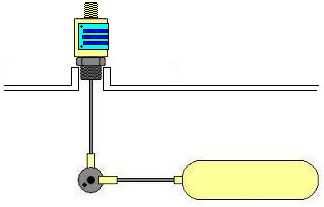

VERTICAL MINI HERMETICO EN "L"
	A: 38 mm B: 87 mm C: 64 mm (STD) D:127 mm (STD) E: 51 mm (STD) F: 64 mm (STD) G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: ½” NPT M (STD)
	A: 38 mm B: 87 mm C: 64 mm (STD) D:127 mm (STD) E: 51 mm (STD) F: 64 mm (STD) G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: 1 ½” #150 RF (STD)

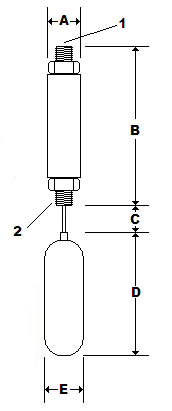

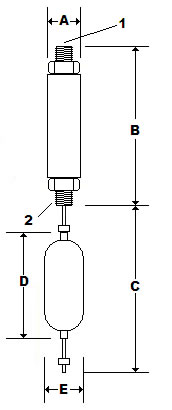

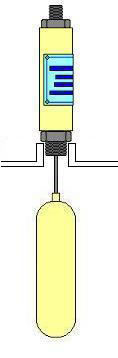

VERTICAL DESPLAZADOR
	A: 38 mm B: 87 mm C: 64 mm (STD) D:127 mm (STD) E: 51 mm (STD) F: 64 mm (STD) G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: ½” NPT M (STD)

VERTICAL FLOTADOR
	A: 38 mm B:164 mm C: 64 mm (STD) D:127 mm (STD) E: 51 mm (STD) F:--------------------- G:--------------------- 1: CONEXIÓN ELECTRICA: ½” NPT M (STD) 2: CONEXIÓN AL PROCESO: ½” NPT M (STD) ACCESORIO
Accesorio para conexión eléctrica hembra	Accesorio para conexión eléctrica a prueba de explosión con terminales
